XRBT系列交叉圓柱滾子軸承

發布日期：2022-10-09 11:50:35

咨詢熱線：400-680-3790 在線留言

規格型號 產品介紹應用領域軸承視頻

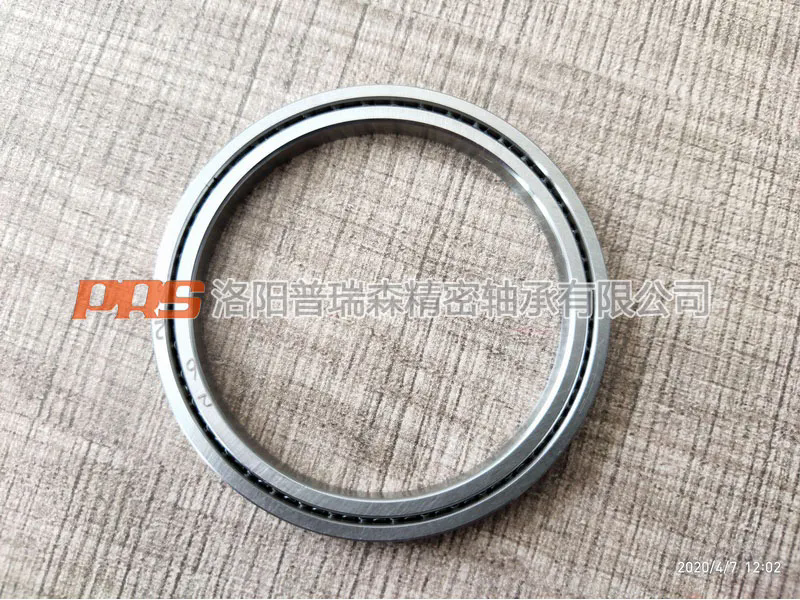

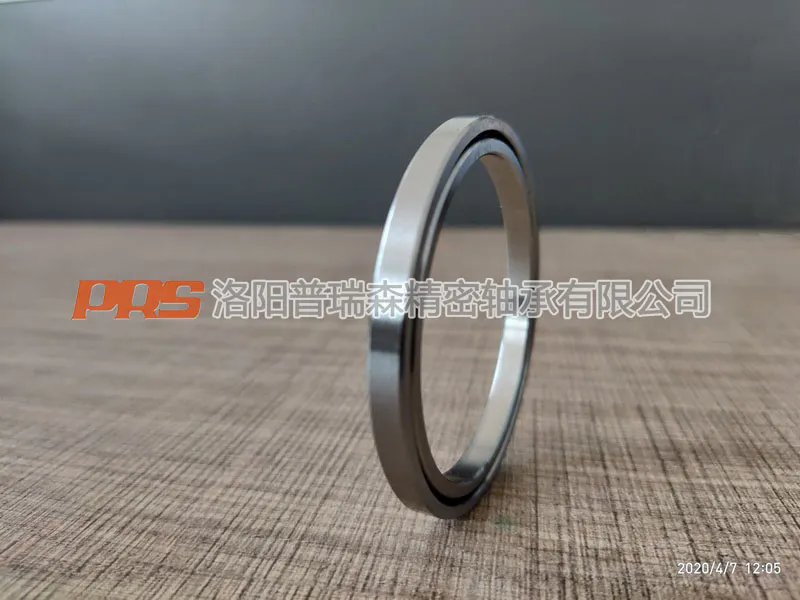

XRBT系列交叉圓柱滾子軸承

XRBT系列交叉圓柱滾子軸承以其創新的超輕薄壁設計，為精密設備提供了理想的解決方案。這一系列特別適合于要求高速旋轉和高精度的應用，如高端醫療設備和精密機械。其低摩擦和高精度的特性確保了設備運行的高效和精準。

XRBT系列交叉圓柱滾子軸承可替代IKO公司CRBT系列。此系列是將CRBS型內外圈厚度減薄減小到極限的超薄型交叉滾子軸承。

公稱型號	外型尺寸						基本額定負荷(kN)		重量	對應型號
	內徑	外徑	寬度	滾子節 圓直徑	軸肩尺寸		徑向		重量	對應型號
	d	D	B	Dpw	ds	Dh	C	Co	Kg	THK
XRBT205	20	31	5	25.5	22.5	27	1.4	1.29	0.014	RAU2005
XRBT305	30	41	5	35.5	32.5	37	1.77	1.97	0.02	RAU3005
XRBT405	40	51	5	45.5	42.5	47	2	2.52	0.02	RAU4005
XRBT505	50	61	5	55.5	52.5	57	2.28	3.2	0.032	RAU5005

XRBT系列交叉圓柱滾子軸承的工作原理：

1、圓柱滾子的運動： XRBT軸承采用了圓柱滾子作為滾動元件。圓柱滾子具有線接觸的特性，這意味著它們?cè)谳S承內環和外環之間的軸向線上接觸。這種設計有助于分散載荷，減少滾動摩擦，從而提高了軸承的效率和耐久性。

2、交叉圓柱滾子結構： XRBT軸承的一個關鍵特點是其交叉排列的圓柱滾子結構。這意味著滾子沿著交叉角度分布在軸承內外環之間，實現了多軸運動的支持。交叉圓柱滾子結構使軸承能夠同時承受來自不同方向的徑向和軸向載荷，實現準確的多軸定位和運動。

3、超輕薄壁設計： XRBT軸承的內外環之間的壁厚非常薄，這是其超輕薄壁設計的特點之一。這種設計允許在有限的空間內實現高度準確的運動控制，適用于空間受限和輕質設計的應用。

4、高精度旋轉：圓柱滾子的線接觸特性以及精密制造保證了XRBT軸承的高精度旋轉。滾子的平滑滾動和軸承的準確設計使其能夠在需要高精度定位和控制的應用中實現穩定和準確的旋轉。

5、剛性和穩定性：交叉圓柱滾子結構賦予XRBT軸承高剛性，使其能夠在承受高載荷和振動的情況下保持穩定性。這種特性對于需要穩定性能的應用，如機器人技術和光學設備，至關重要。

6、多軸運動控制：由于其交叉圓柱滾子結構，XRBT軸承能夠?qū)崿F(xiàn)多軸運動控制。這意味著它們可以同時支持多個運動軸的準確定位和控制，使其在機器人、自動化設備等應用中得到廣泛應用。

XRBT系列交叉圓柱滾子軸承的設計特點：

1、超輕薄壁設計： XRBT系列軸承采用超輕薄壁設計，這意味著其內外環之間的距離非常小，從而在緊湊的空間內實現高性能運動控制。這種設計特點使其成為有限空間應用的理想選擇，能夠在小尺寸設備中提供卓越的軸承解決方案。

2、交叉圓柱滾子結構： XRBT軸承采用了交叉排列的圓柱滾子結構，使其能夠同時承受徑向和軸向載荷，實現多軸運動控制。這種結構賦予軸承高剛性，使其能夠在高載荷和振動環境下穩定工作。

3、高精度旋轉： XRBT系列軸承的精密制造和優化設計確保了出色的旋轉精度。它們能夠在需要高精度定位和控制的應用中實現穩定和準確的運動，如機器人、光學設備等。

4、輕質設計：超輕薄壁的設計使XRBT軸承具有輕質特性，能夠在需要減少設備重量的應用中發揮作用。輕質設計有助于提高設備的運動效率和能源效率。

5、適用于多種環境： XRBT軸承的設計使其能夠適應多種工作環境，包括高速旋轉、惡劣條件和不同溫度范圍。這使其在各種行業和應用中都能夠穩定工作。

6、易于集成： XRBT軸承通常具有優化的設計，以便于其在現有系統中進行集成。這有助于簡化安裝過程，并降低維護成本。

7、高耐久性： XRBT軸承經過精心的設計和材料選擇，以確保其長時間的使用壽命和穩定性。這有助于減少維護需求，提高設備的可靠性。
