交叉滾子軸承有兩大類組成，種是交叉圓柱滾子軸承，另種是交叉圓錐滾子軸承；交叉滾子軸承在外已經有很長的應用歷史，但在內也僅僅是近幾年才進入大眾的視界，由于自身的殊性和擁有其他軸承所不可比擬的優越性而被廣泛使用。關于交叉滾子軸承安裝很多用戶都會存在些問題，比如潤滑、安裝、清洗等等方面，今天為大家講解下，希望對大家有所幫助。

  一、安裝前的準備

  1、選擇潤滑脂

  潤滑對交叉滾子軸承的運轉及壽命有為重要的影響，這里向您簡要介紹選擇潤滑脂的般原則。潤滑脂由基礎油、增稠劑及添加劑制成，不同種類和同種類不同 號的潤滑脂性能相差很大，允許的旋轉限不同，在選擇時務必注意。潤滑脂的性能主要由基礎油決定，般低粘度的基礎油適用于低溫、高速，高粘度的適用于 高溫、高負荷。增稠劑也關系著潤滑性能，增稠劑的耐水性決定潤滑脂的耐水性。原則上，子不同的潤滑脂不能混合，而且，即使是同種增稠劑的潤滑脂，也會因 添加劑不同相互帶來壞影響。

  2、軸承安裝前的清洗

  軸承表面涂有防銹油，您必須用清潔的汽油或煤油仔細清洗，再涂上干凈優質或高速高溫的潤滑油脂方可安裝使用。清潔度對滾動軸承壽命和振動噪聲的影響是非常大的。但我們要?jiǎng)e提醒您的是：封閉軸承不須清洗加油。

  二、軸承安裝

  1、將主軸、軸承座或其它安裝部件徹底清洗干凈，去除油污或雜質，并確認是否有毛刺或毛邊。

  2、將交叉滾子軸承裝入軸或軸承座里：由于是薄壁軸承，裝入時易發生傾斜。為了防止這種現象，請邊保持水平，邊用塑料錘均勻敲打，點點地將交叉滾子軸承仔細裝入軸承座內或軸上，直到通過聲音確認不基準面完緊靠時為止，安裝時勿直接錘擊交叉滾子軸承面和非受力面，應以壓塊、套筒或其它安裝工具(工裝)使軸承均勻受力，切勿通過滾動體傳動力安裝。如果安裝表面涂上潤滑油，將使安裝更順利。如配合過盈較大，應把軸承放入礦物油內加熱至80~90℃后盡快安裝，嚴格控制油溫不超過100℃，以防止回火應硬度降低和影響尺寸恢復。在拆卸遇到困難時，建議您使用拆卸工具向外拉的同時向內圈上小心的澆灑熱油，熱量會使?jié)L動軸承內圈膨脹，從而使其較易脫落。

  3、將固定法蘭放置在交叉滾子軸承軸環上，搖動固定法蘭幾次，使其與螺栓孔的位置相吻合。

  4、將固定螺栓插入孔內，用手轉動螺栓時，確認沒有因螺栓孔偏離而引起螺栓難以擰入。

  5、如圖1所示，固定螺栓的鎖緊由不完鎖緊到鎖緊分成3~4個階段，按對角線上的順序反復擰緊。在擰緊分割的內環或外圈時，將體型的外圈或內環稍微轉動些，就能修正內外環與主體的偏離。

  6、當安裝固定法蘭時，要考慮安裝部件的尺寸公差，使得法蘭從側面壓緊內圈和外圈。同時也丌能過分壓緊導致軸承變形，影響軸承旋轉靈活性及壽命。

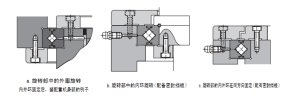

  7、支承座及固定法蘭的設計因交叉滾子軸承是薄壁小型結構，所以要充分考慮支承座或固定法蘭的剛性。(如圖2) 當外圈是分割型時，如果支承座或固定法蘭及固定螺栓的剛性不足，就不能均等地固定內環或外環，在承受力矩負荷時軸承將產生變形，因此，滾子的接觸區域會變得不均勻，軸承的性能就會顯著地降低。

  RB、RE、CRB、CRBC和SX型的配合，建議選用表中的組合

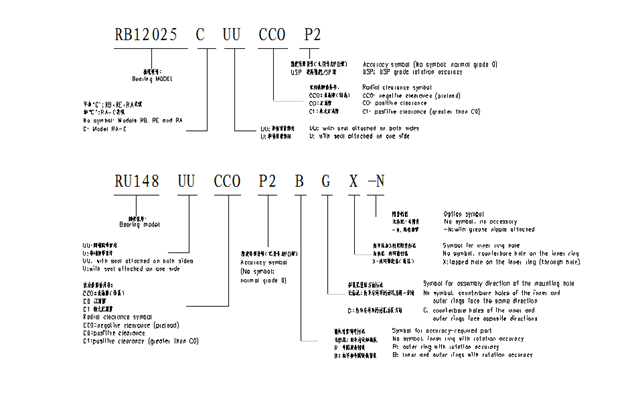

  型號說明

  三、安裝后檢查

  1、軸承旋轉檢查，軸承安裝結束后，為了檢查安裝是否正確，要進行運轉檢查。小型機械可以用手旋轉，以確認是否旋轉順暢。檢查項目有因異物、傷痕、壓痕而造成的運轉不暢，因安裝不良，安裝座加工不良而產生的力矩不穩定，由于游隙過小、安裝誤差、密封摩擦而引起的力矩過大等等。如無異常則可以開始動力運轉。

  2、軸承動力運轉檢查，從空載低速開始，緩緩的提高至所定條件的額定運轉。試運轉中檢查事項為，是否有異常音響、交叉滾子軸承溫度的變化、潤滑劑的泄漏或變色等等。如果發現異常，應立即中止運轉，檢查機械，必要時要拆下軸承檢查。

  3、軸承溫度檢查，般可根據軸承座的外部溫度推測。但利用油孔直接測量軸承外圈的溫度更加準確。滾動軸承溫度，從運轉開始逐漸升高，通常1~2小時后溫度穩定。如果軸承安裝不良，溫度會急劇上升，出現異常高溫。其原因諸如潤滑劑過多、交叉滾子軸承游隙過小、安裝不良、密封裝置摩擦過大等。

  4、軸承聲音檢查，交叉滾子軸承的轉動音用聽診器等檢查，有較強的金屬噪聲、異音、不規則音等說明異常。其原因有潤滑不良、軸或軸承座精度不良、軸承損傷、異物侵入等。

  四、安裝常見問題匯總

  1、對安裝表面和安裝場所要求嗎？

  是的。如果交叉滾子軸承內有鐵屑、毛刺、灰塵等異物進入，將使軸承在運轉時產生噪聲與振動，甚至?xí)p傷滾道和滾動體。所以，在安裝軸承前，您必須確保安裝表面和安裝環境的清潔。

  2、在潤滑軸承時，油脂涂的越多越好嗎？

  潤滑交叉滾子軸承承時，油脂涂的越多越好，這是個常見的錯誤概念。軸承和軸承室內過多的油脂將造成油脂的過度攪拌，從而產生高的溫度。滾動軸承充填潤滑劑的數量以充滿軸承內部空間1/2～1/3為宜，高速時應減少到1/3。

  3、軸承的徑向游隙越小越好嗎？

  不是所有的精密交叉滾子軸承都要求小的工作游隙，您必須根據條件選用合適的游隙。標4604-93中，滾動軸承徑向游隙共分五組-2組、0組、3組、4組、5組，游隙值依次由小到大，其中0組 為標準游隙?；緩较蛴蜗督M適用于般的運轉條件、常規溫度及常用的過盈配合；在高溫、高速、低噪聲、低摩擦等殊條件下工作的滾動軸承則宜選用大的徑向 游隙；對精密主軸、機床主軸用軸承等宜選用較小的徑向游隙；對于滾子軸承可保持少量的工作游隙。另外，對于分離型的軸承則無所謂游隙； 后，軸承裝機后的工作游隙，要比安裝前的原始游隙小，因?yàn)檩S承要承受定的負荷旋轉，還有交叉滾子軸承配合和負荷所產生的彈性變形量。

  4、在安裝或拆卸交叉滾子軸承時，請勿施加力給連接鉚釘、螺栓和滾子。

  5、交叉滾子軸承分割的內圈或外圈的同心度可能會略有偏差。因此，在裝入軸承座前，可以松開用于固定內圈或外圈的螺栓，然后使用塑料錘等校正偏差 后再進行裝配。

  6、為了提高交叉滾子軸承安裝時的實際配合精度，必須利用丌使軸承變形的測量方法和測量工具，對軸承的內孔和外圓的配合表面尺寸進行實際的精密測量， 可將有關內徑和外徑的測量項目部予以測出，并且對測得數據作出面分析，

  7、以此為據，精密配作軸不座孔的軸承安裝部位的尺寸。 在實際測量所配作的軸不座孔的相應尺寸和幾何形狀時，應在不測量軸承時相同的溫度條件下進行。為保證有較高的實際配合果，軸和座孔不軸承相配 的表面，其粗糙度應盡可能地小。

  軸承壽命是制造，組裝，使用密切相關，必須使每個環節，才能使交叉滾子軸承運作的更好、更順暢，從而延長交叉滾子軸承的使用壽命。
